施耐德 Schneider VW3A7717型制动电阻器
欧姆值(20℃时)/平均功率(50℃时)：0.7Ω / 112kW

我要买:

(件)

如您需要多个型号商品一起下单，可以尝试多商品报价下单功能

型号：VW3A7717型制动电阻器

参数：欧姆值(20℃时)/平均功率(50℃时)：0.7Ω / 112kW

品牌：施耐德

系列简介及说明

通过分散制动能量，制动电阻器可使ATV 71变频器在制动至静止时或在减速制动期间运行。
它能够获得最大瞬时制动转矩。
电阻器设计用于在机柜外部安装，但不禁止自然冷却。绝对不能堵塞进风口与出风口。空气必须经过防尘、防腐蚀以及防冷凝处理。

惯性机械，循环机械。

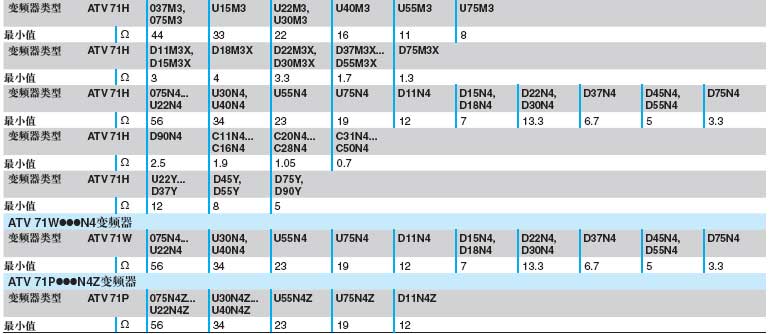

要与ATV 71变频器连接的电阻器的最小欧姆值，在20℃时
ATV 71H***M3, ATV 71H***M3X, ATV 71H***N4 与 ATV 71H***Y 变频器

(2)最小欧姆值是在温度为20°C时确定的。在温度低于20℃的环境下，一定要遵守此表中推荐的最小欧姆值。

系统通用指标
设备周围的环境空气温度(运行)	0...+ 50 ℃
设备周围的环境空气温度(贮存)	- 25...+ 70 ℃
机柜的保护等级	IP 20(VW3 A7 701...709);IP 23(VW3 A7 710...718)
(温度控制开关)跳闸温度	120 ℃(VW3 A7 701...709);-(VW3 A7 710...718)
(温度控制开关)最大电压-最大电流	250 V ～ - 1 A(VW3 A7 701...709);-(VW3 A7 710...718)
(温度控制开关)最小电压-最小电流	24 V 直流 - 0.1 A(VW3 A7 701...709);-(VW3 A7 710...718)
(温度控制开关)最大接触电阻	60 mΩ(VW3 A7 701...709);-(VW3 A7 710...718)
最大接线尺寸(变频器连接)	VW3 A7 701...703:0.16 in² (AWG 28);VW3 A7 704...709:接线柱连接，M6;VW3 A7 710...718:接线柱连接，M10
最大接线尺寸(温度控制开关)	VW3 A7 701...703:1.5 mm² (AWG 16);VW3 A7 704...709:0.10 in² (AWG 14);VW3 A7 710...718:-
