连接器的连接方法
向位置控制单元连接外部输入信号、脉冲输出信号时,有以下2种方法:
1.使用附带连接器或其他连接器直接布线
  内附外部布线用连接器C500-CE404 (40p焊接型)(富士通插座FCN-361J040-AU、富士通连接器盖FCN-360C040-J2)。

2.使用伺服中继电源单元
  布线使用专用电缆。(位置控制单元侧连接电缆、伺服中继单元、伺服驱动器侧连接电缆另售。)

这些位置控制单元支持脉冲链输出的开环控制,定位采用自动梯形成S形加速和减速,型号有1轴、2轴或4轴,可使用接收脉冲链输入步进电机或伺服电机组合。

特长
小巧尺寸
1轴·2轴·4轴单元·集电极开路输出型/线形驱动器输出型都是统一尺寸。
CJ1W-NC113/NC213/NC413为集电极开路输出型。
CJ1W-NC133/NC233/NC433为线形驱动器输出型,多轴控制使空间效率得到大幅提升。

高速起动
对来自可编程控制器的指令,可以最高2ms以内的速度起动。

高速数据传送
数据传送可通过智能I/O写入指令(IOWR) /读出指令(IORD)。
实现高速传送。

高速定位
高速指令为最高500kpps。
可进行高速的轴移动。

存储运行
每1轴最大可实现100模式(顺序数据)的定位。顺序数据终止模式下,可通过[单独定位][自动定位][连续定位]这3种模式进行定位。

直接运行
通过在可编程控制器上的DM/EM分配区域上设置位置数据、速度数据,可实现可编程控制器的直接控制定位。与梯形图控制的界面也更简单。

中断寸进
当有中断输入出现时,按照指定的移动量移动后停止。可发挥送料机的威力。

功能丰富
示教、改写、齿隙补偿、区域设定、强制介入起动、S形加减速等,通过丰富的功能方便地实现2定位控制。

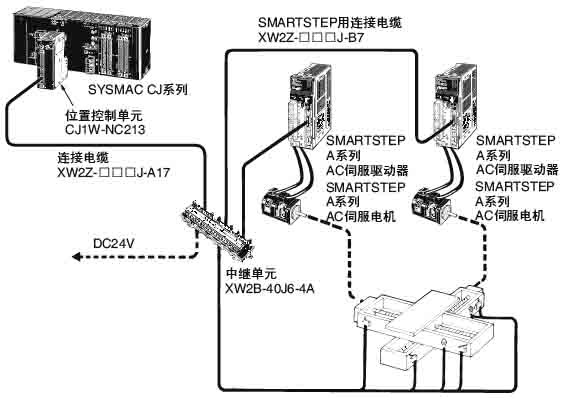

系统构成示例

连接器的连接方法
向位置控制单元连接外部输入信号、脉冲输出信号时,有以下2种方法:
1.使用附带连接器或其他连接器直接布线
  内附外部布线用连接器C500-CE404 (40p焊接型)(富士通插座FCN-361J040-AU、富士通连接器盖FCN-360C040-J2)。

2.使用伺服中继电源单元
  布线使用专用电缆。(位置控制单元侧连接电缆、伺服中继单元、伺服驱动器侧连接电缆另售。)
