TSX DPZ 10D2A是Micro PLC内部集成的紧急停止监控模块，它包括下列功能：<br />简化了Preventa安全模块的使用；<br />PLC性能诊断。<br />它同时还具备标准PLC的所有优点(扩展的I/O选择、便捷的安装以及开发灵活的硬件和软件等)。<br />The TSX DPZ 10D2A紧急停止监控模块在半个插槽上集成了Preventa(XPS)硬布线安全继电器和离散量获取功能，实现了对输入触点和安全电路输出状态的全面诊断。<br />TSX DPZ 10D2A安全模块可以完全安全的方式紧急中断一个或几个控制电路，且符合EN 60204-1规范的要求。<br />业经证明的硬布线技术的安全性以及Micro PLC的强大功能，使得TSX DPZ 10D2A模块成为最佳解决方案的首选，它使机械装置更可靠、更安全、更紧凑并且性价比更高。<br /><br />安全模块TSX DPZ 10D2还提供了下列功能：<br />对紧急停止安全系统(0类紧急停止，符合EN 418)上的按钮、紧急停止或极限开关里的1至4个双路(或单路)触点、N/C(常闭)触点进行监控；<br />硬布线的安全模块，与Preventa安全模块XPS一样：2个N/O安全输出电路，3类；<br />安全模块独立于Micro PLC处理器：PLC对安全模块没有影响；<br />Micro PLC显示面板上有10个LED指示灯：电源故障和安全系统全面诊断；<br />安全系统电子数据获取单元的全面诊断f：<br />  读取8个按钮或极限开关输入的状态<br />  读取容许的输入和反馈回路<br />  读取2个安全输出的控制信号<br />  对模块外部电源进行监控<br />这套电子数据单元的设计保证了出现第一个故障后，系统的安全功能不会受影响。如果安全系统采用了多个传感器，可以采用菊花链的方式连接多个TSX DPZ 10D2A模块。<br /><br />要求具备安全系统和PLC诊断功能的应用开发<br />模块TSX DPZ 10D2A适用于紧急停止和极限开关在监控应用程序时使用，它要求满足EN 954-1(控制系统与安全相关的元件)规定的3类安全等级。<br type="_moz" />

<br type="_moz" />

<br type="_moz" />

紧急停止监控模块TSX DPZ 10D2A包括下列部分：<br />1.一个带锁定的金属盒，可将模块固定在插槽里。只有螺钉端子块卸掉之后才能操作这个元件。<br />2.可拆卸螺钉端子块，用来连接传感器和预执行器。<br />3.一个用来操作螺钉端子块的盖子，上面标有图注说明。<br /><img width="282" height="199" src="/UserFiles/Image/Schneider+Micro PLC Preventa安全模块(TSX DPZ)+说明图.jpg" alt="" /><br type="_moz" />

<br type="_moz" />

<br type="_moz" />

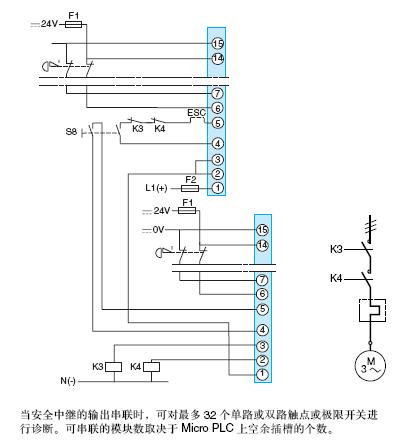

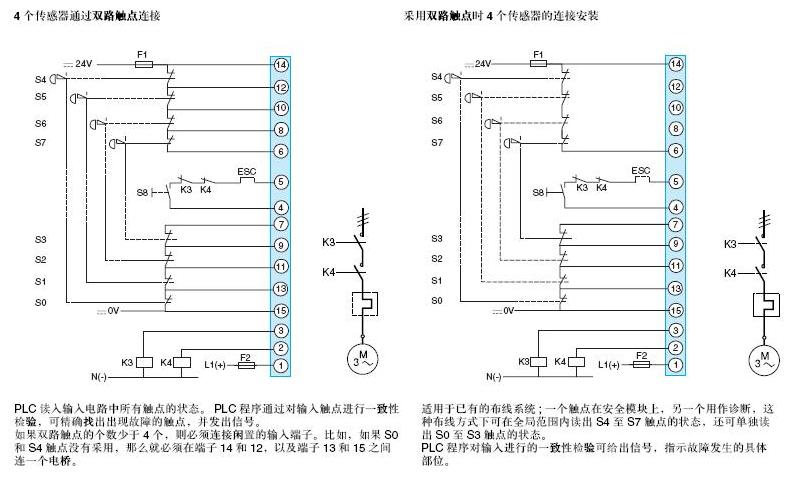

<b>3类布线图(冗余输入和输出)：推荐应用方式</b><br /><img width="799" height="477" src="/UserFiles/Image/Schneider+Micro PLC Preventa安全模块(TSX DPZ)+3类布线图.jpg" alt="" /><br /><br /><b>采用单路触点的布线图<br /><img width="408" height="456" src="/UserFiles/Image/Schneider+Micro PLC Preventa安全模块(TSX DPZ)+单路触点布线图.jpg" alt="" /><br /><br />串联TSX DPZ 10D2A模块<br /><img width="401" height="445" src="/UserFiles/Image/Schneider+Micro PLC Preventa安全模块(TSX DPZ)+串联布线图.jpg" alt="" /><br type="_moz" /></b><br type="_moz" />
