<p>Modicon Premium 自动化平台，Telefast 2子基板。<br />ABE-7CPA02<br />螺钉接线端子块上分布8 个通道。</p><p>ABE-7CPA03<br />螺钉接线端子块上分布8 个具有公共端的通道，有保护的传感器电源，断开时保证电流回路的连续性，过压保护。</p><p>ABE-7CPA31<br />螺钉接线端子块上分布8 个隔离通道，每个通道提供传感器电源(无公共点)，过压保护。</p><p>ABE-7CPA12<br />螺钉接线端子块上分布16 个通道，集成了用于外部冷端补偿的温度传感器。</p>

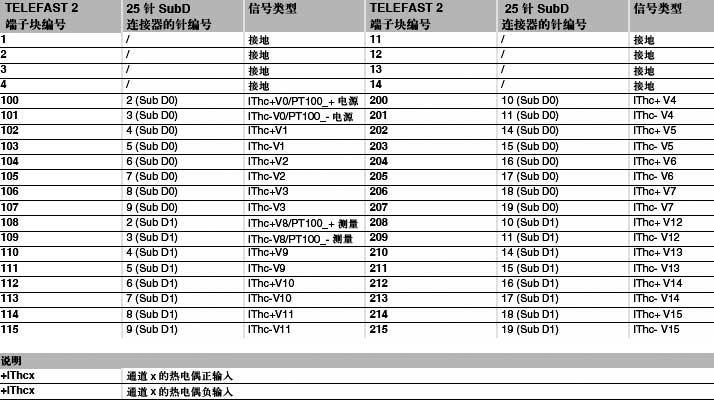

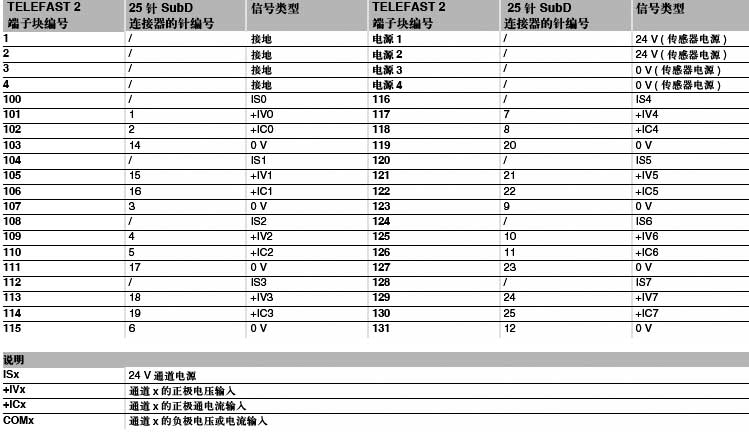

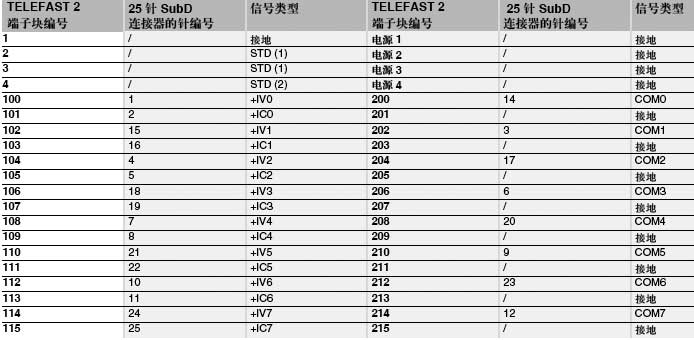

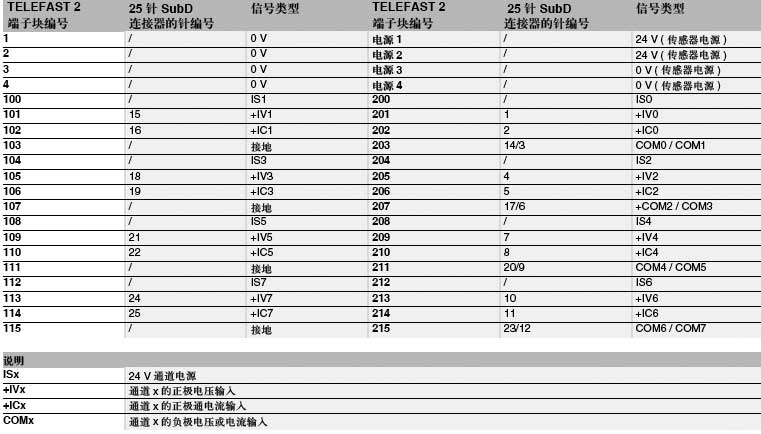

<p>连接<br />Telefast, ABE7 CPA 02<br /><img height="340" width="694" alt="" src="/UserFiles/Image/Schneider+Telefast 2子基板+接线方式1.jpg" /><br />注：连接STD (1) 和STD (2) 的短接片检测连接器是否卸下</p><p>Telefast, ABE7 CPA 03<br /><img height="434" width="761" alt="" src="/UserFiles/Image/Schneider+Telefast 2子基板+接线方式2.jpg" /></p><p>Telefast, ABE7 CPA 31<br /><img height="436" width="749" alt="" src="/UserFiles/Image/Schneider+Telefast 2子基板+接线方式3.jpg" /></p><p>Telefast, ABE7 CPA 12<br /><img height="404" width="714" alt="" src="/UserFiles/Image/Schneider+Telefast 2子基板+接线方式4.jpg" /></p>
